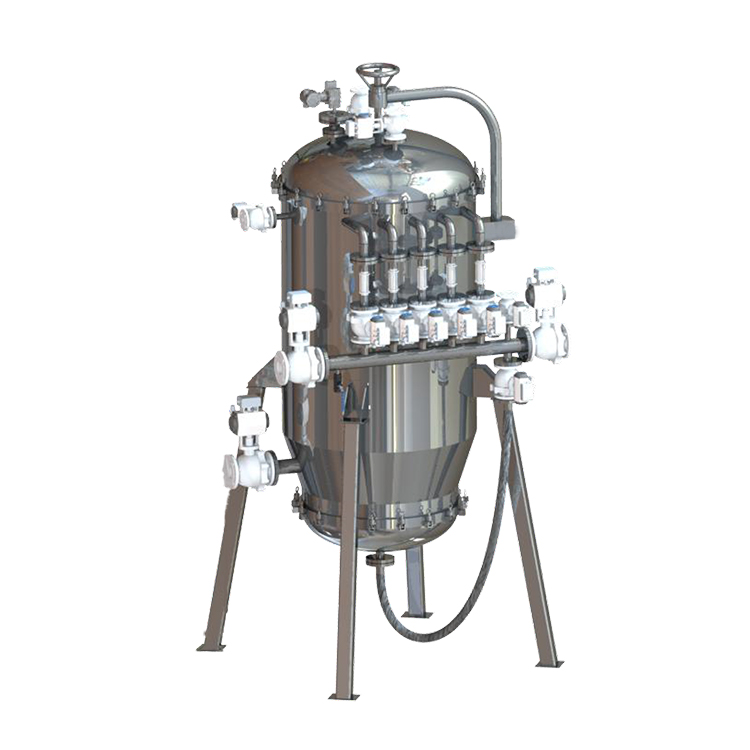

逆洗フィルターは逆洗可能なフィルターエレメントを備えたフィルターです。通常、逆流によって洗浄および復元できる 1 つまたは複数のフィルター要素で構成されます。通常の動作中、液体はフィルターエレメントを通過し、フィルターエレメント内の粒子、汚れ、その他の不純物を捕らえます。フィルターエレメント表面の圧力損失が増加すると逆洗運転を開始し、フィルターエレメント内を逆流水が流れることでフィルターエレメント内の汚れを洗浄・修復し、フィルターエレメントの清浄度を回復します。
| タイプ | 鏡面研磨/ライニング/塗装/サンドブラスト |
| 研磨 | 内面Ra≦0.6μm、外面Ra≦0.8μm |
| サンドブラスト・塗装 | 内面Ra≦0.6μm、外面サンドブラスト/塗装 |
| 裏地 | 内面ライニング、外面サンドブラスト・塗装 |
| フィルターハウジング | SUS304、SUS316L、炭素鋼 |
| 排気・吐出・圧力計 | SUS304、SUS316L |
| サポート | SUS304、炭素鋼 |
| フランジミラー | SUS304 |
| ガスケット | シリコーン、フッ素ゴム、EPDM、PTFE |
| フィルター材質 | Ti、PA、PE、316L粉末焼結フィルターエレメント |
| 設計圧力 | 使用温度 | 空気源圧力P1 | 洗浄油圧力P2 |
| ≦0.6MPa | 80℃以下 | 0.4Mpa≦P1≦0.6Mpa | P2≦0.4MPa |
| バレル接続 | クイックインストールボルト群 |
| 輸入と輸出 | フランジ |
| 排気バルブ | フランジ |
| 過圧還流ポート | フランジ |
| 圧力計 | フランジ/M14*1.5 |
| フィルター膜面積 | フィルターエレメント材質 | 入口と出口の接続方法 | フィルター材 | フィルター材質 | フィルターインターフェイスの種類 | シールリング | ジャケット |
| 1㎡ | チタン(Ti) | フランジF | 32 | SUS304（T） | M20(M20) | シリコン(S) | J |
|
|
ナイロン(PA) |
|
|
SUS316L(S) | M30(M30) | フッ素系接着剤(V) |
|
|
|
ポリエチレン(PE) |
|
|
|
|
テトラフルオロ(F) |
|
|
|
ステンレス(SS) |
|
|
|
|
ニトリル(D) |
|
| フィルターエリア | フィルター層の数 | フィルター径 | 入口と出口の接続方法 | 入口と出口のサイズ | フィルター材質 | シールリング | ジャケット |
| 1㎡ | チタン(Ti) | フランジF | 32 | SUS304（T） | M20(M20) | シリコーンゴム(S) | J |
|
|
ナイロン(PA) |
|
|
SUS316L(S) | M30(M30) | フッ素ゴム（V） |
|
|
|
ポリエチレン(PE) |
|
|
|
|
PTFE(F) |
|
|
|
ステンレス(SS) |
|
|
|
|
ニトリル(D) |
|
