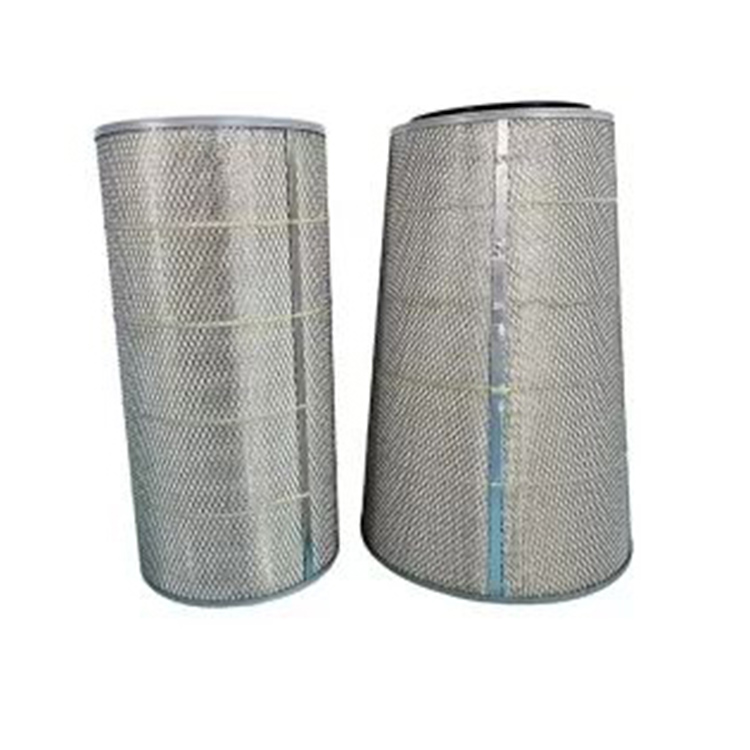

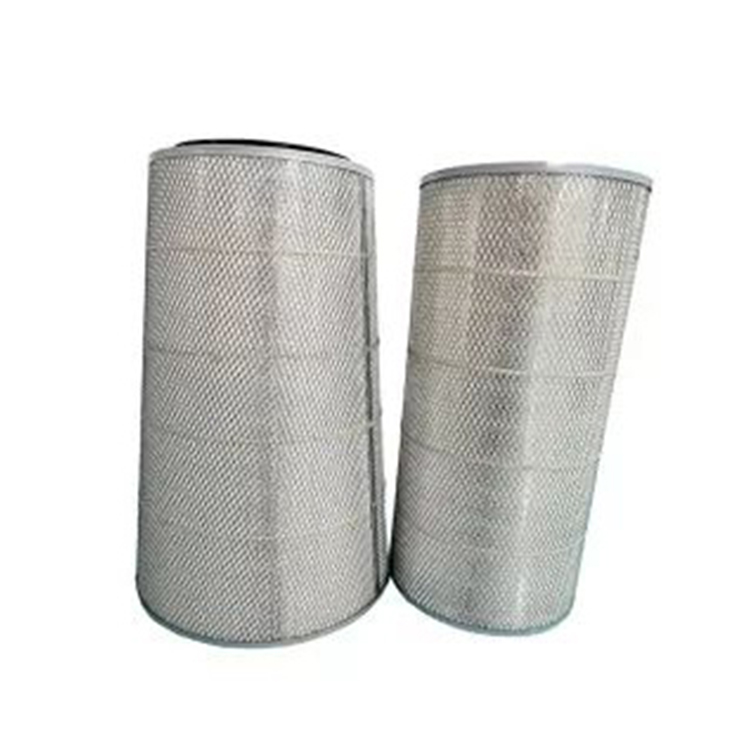

JinJue ガス タービン GE 用ガス タービン吸気エア フィルターは、ガス タービン システムの不可欠なコンポーネントであり、発電、航空、産業などのさまざまな分野で広く使用されています。その主な役割は、空気がガス タービン エンジンに入る前に、空気から粒子状物質や汚染物質をろ過することです。
| 商品名または関連サービス名 | 技術仕様と規格 |
| ガスタービンGE用ガスタービン吸気フィルタ(円筒形・円錐形) ガスタービンGE用 | フィルター媒体: 100% 合成不織布撥水複合媒体。 |

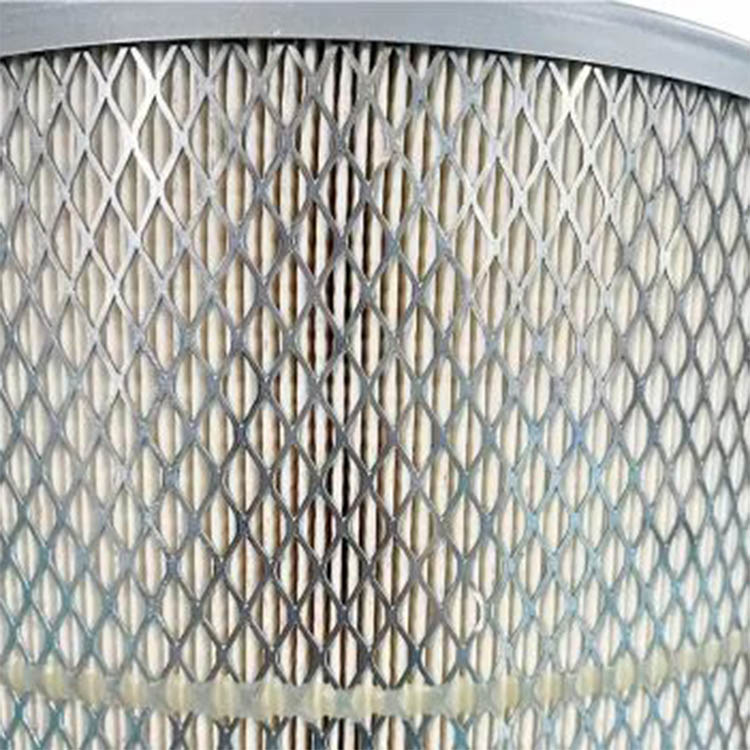

| プリーツ:プリーツは、内芯と外芯の両方にホットメルト接着剤を使用してスパイラル状に安定させます。 | |
| プリーツ数とメディア面積: 円筒形のプリーツ数: ≥310 プリーツ 円筒形の媒体面積: ≥18 m2 円錐形のプリーツ数: ≥375 プリーツ 円錐形の媒体面積: ≥22 m2 | |
| エンドキャップ:亜鉛メッキ | |
| オープンライナー (内側および外側): 亜鉛メッキ炭素鋼 G90 ASTM653 以上 | |
| 構造:フルメタル構造、非溶接 | |
| ワッシャー:各フィルターセットには、三脚にフィルターセットを設置するための標準的なゴムコーティングされたワッシャーが 1 個付属する必要があります。 | |
| ガスケット材質: 一体型、シームレス、スキンフォームインプレースポリウレタン (独立気泡) または EPDM。 | |
| ガスケットストップ:円錐形フィルターに組み込まれており、ガスケットの過度の圧縮を防ぎます。ポリウレタンフォームは、保持ボルトを 6 ～ 10FT-LBS で締め付けたときに、汚れた空気がバイパスできないようにシールがしっかりと締まる粘稠度でなければなりません。 | |
| 接着剤/ポッティングの種類:ポリウレタン | |

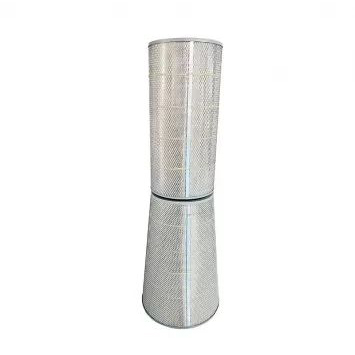

| 寸法: 円筒形: キャップの外径: Ø324 キャップの内径: Ø215 内径の穴 クローズエンドキャップ: Ø30mm 長さ: 660 円錐形: 小さいエンドキャップ OD: Ø324 小さいエンドキャップ ID: Ø215 大きいエンドキャップ OD: Ø445 大きいエンドキャップ ID: Ø330長さ：660注1：寸法公差±3mm注2：円筒＋円錐1個＝1セットとなり、円筒の外径と円錐の小端の寸法が一致する必要があります。 | |
| 重量: 円筒形: クリーン度 6kg を超えてはなりません円錐形: クリーン度 7kg を超えてはなりません | |
| 空気流量:2338m3/hr ～ 2980m3/hr | |
| 0.4 μm 粒子の平均効率: ≥95% (テスト証明書が必要、独立したテスト機関によるテスト) | |
| 効率クラス:a) EN779:2012: F9 (試験証明書を提出し、独立した試験機関によって試験される必要があります) | |
| ダスト保持容量: ASHRAE テストダストを使用した 4 インチ WG(1000 Pa) の圧力降下で ≥2000g: | |
| >2338m3/hr での初期圧力降下:<240Pa (0.96 インチ H2O) | |
| バースト圧力、湿潤状態と乾燥状態の両方:>6230PA (25 ''H2O) | |
| 湿度範囲: 0 ～ 100% 相対湿度 | |
| 動作温度範囲:-40℃～+50℃(-40°F～+122°F) |
