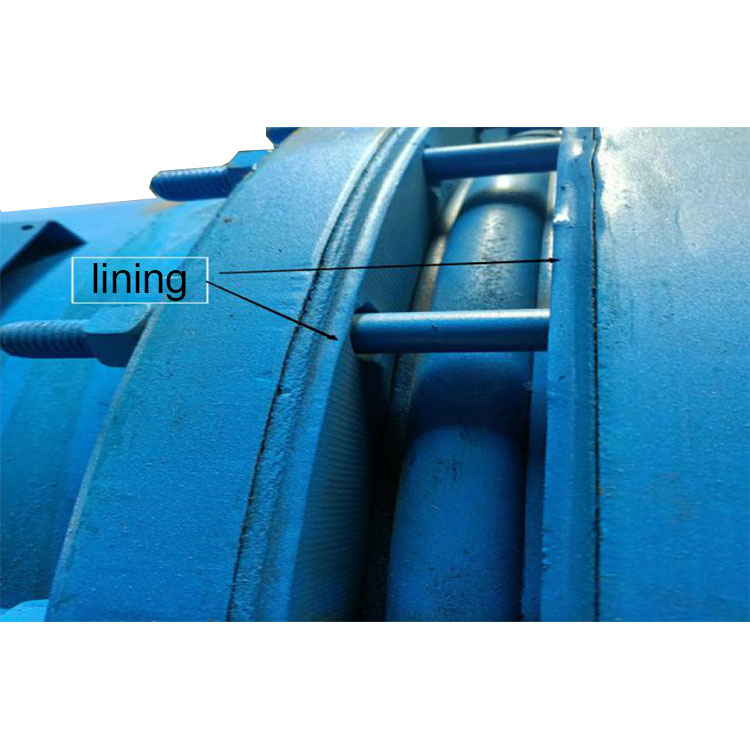

PTFE ライニングフィルターとは、ポリテトラフルオロエチレン (PTFE) 材料を使用してフィルターエレメントをカバーまたはライニングしたフィルターを指します。 PTFE材料は、耐食性、耐食性、耐高温性(通常260℃まで)、優れた機械的特性を備えた合成材料です。表面は滑らかで、粘度が低く、寿命が長く、無毒で無臭です。
| タイプ | シリンダーライナー PTFE/PO/PE |
| 内外面処理 | フィルター内面にライナー、サンドブラスト/外面に塗装/研磨 Ra ≤ 1.2 μ m |
| フィルターハウジング | SUS304、SUS316L、炭素鋼 |
| 排気・吐出・圧力計 | SUS304、SUS316L、炭素鋼 |
| クイックインストールボルト群 | SUS304、炭素鋼 |
| サポート | SUS304、炭素鋼 |
| ガスケット | 四フッ化エチレン、フッ素ゴム、フッ素コート |
| 設計圧力 | 作業温度 | 一般的に使用できる液体 |
| 0.6MPa以下 | 150℃以下 | HNO æ (硝酸) H 2 SO 4 (硫酸)NaOH (水酸化ナトリウム) C4H8O (テトラフルオロフラン) CF3COOH (III フルオロ酢酸) |
| バレル接続 | クイックインストールボルト群/ボルト群 |
| 輸入と輸出 | フランジ/クイックリリースチャック |
| 排気バルブ | フランジ内面ライニング |
| 排水弁 | フランジ内面ライニング |
| 圧力計： | フランジ内面ライニング |
| フィルターエレメントの数 | フィルターエレメントの長さ | 入口と出口の接続方法 | 入口と出口のサイズ | フィルター材 | フィルター要素のインターフェイスの種類 | シールリング | ライニング層 |
| 01 | 10 | フランジF/チャックK | 32 | SUS304（T） | 222(2) | シリコン(S) | CP |
|
|
|
|
|
SUS316L(S) | 226(6) | フッ素系接着剤(V) |
|
|
|
|
|
|
|
215（5） | EPDM(E) |
|
|
|
|
|
|
|
M30(M30) | ニトリル(D) |
|
| フィルターエレメントの数 フィルター | 要素の長さ | 入口と出口のサイズ | 入口と出口のサイズ | フィルター材質 | フィルターエレメントインターフェースタイプ | シールリング | 裏地 |
| 01 | 10 | フランジF/チャックK | 32 | SUS304（T） | 222(2) | シリカゲル(S) | CP |
|
|
|
|
|
SUS316L(S) | 226(6) | フッ素ゴム（V） |
|
|
|
|
|
|
|
215（5） | EPDM（E） |
|
|
|
|
|
|
|
M30(M30) | ニトリル（D） |
|
