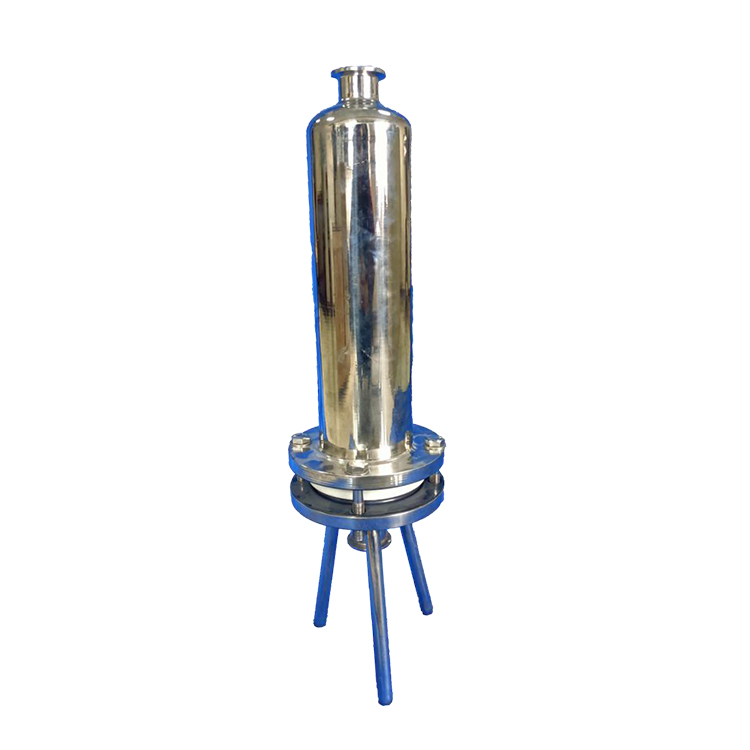

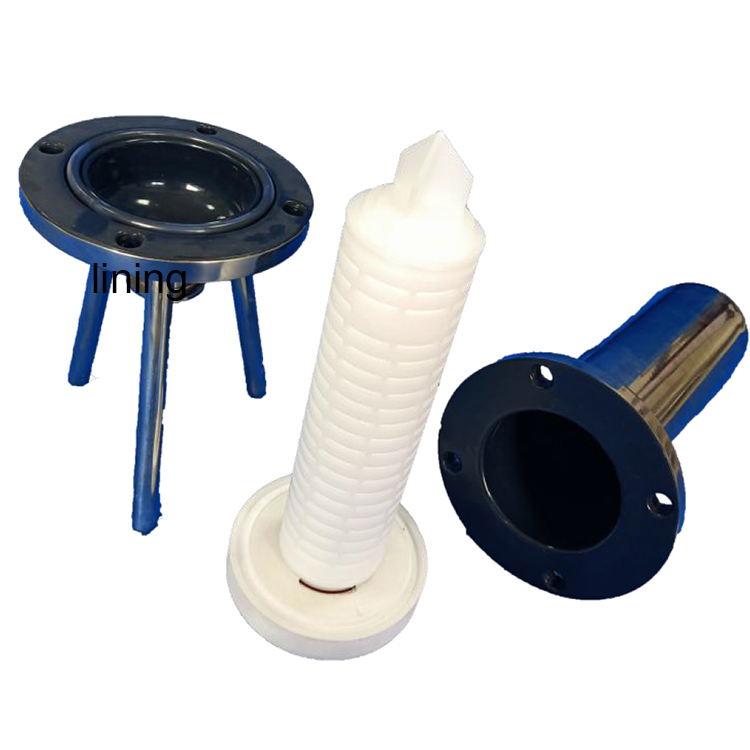

スプレー(PTFE/HARA)フィルターは、スプレーポリテトラフルオロエチレン(PTFE)とセルロース繊維(HARA)で作られたフィルターであり、通常、さまざまな高粘度と非常に腐食性の液体をろ過するために使用されます。それはファブリックフィルター要素であり、その噴霧されたPTFE材料は優れた耐食性と高温抵抗を提供できますが、HARAはこのフィルターにより良いフィルタリング効果と機械的強度を与えます。
処理技術 | タイプスプレーPTFE/PFA/FEP/ACTFE |
内部および外部表面処理 | フィルターの内面のスプレーコーティング、外面のサンドブラスト/塗装/研磨ra≤1.2μm |
フィルターハウジング | SUS304、SUS316L、炭素鋼 |
排気と放電と圧力計 | SUS304、SUS316L |
クイックインストールボルトグループ | SUS304、炭素鋼 |
サポート | SUS304、炭素鋼 |
ガスケット | PTFE、fluorOrubber、フッ素コーティング |
設計圧力 | 作業温度 | 一般的な使用可能な液体 |
≤0.6MPa(真空/低い陰圧環境で使用できます) | ≤200℃ | hnoæ(硝酸)H₂SO₄(硫酸)NaOH(水酸化ナトリウム)C4H8O(Tetrafluorofuran)CF3COOH(Trifluoroacitic酸) |
バレル接続 | クイックインストールボルトグループ/ボルトグループ |
インポートとエクスポート | フランジの内面の裏地 |
排気バルブ | フランジの内面の裏地 |
排水バルブ | フランジの内面の裏地 |
圧力計 | フランジの内面の裏地 |
フィルター要素の数 | フィルター要素の長さ | インレットとアウトレット接続法 | インレットとアウトレットサイズ | フィルター材料 | フィルター要素インターフェイスタイプ | シーリングリング | スプレーコーティング |
01 | 10 | フランジf/チャックk | 32 | SUS304 | 222(2) | シリコン | pt |
|
|
|
|
sus316l(s) | 226(6) | フッ素接着剤(V) |
|
|
|
|
|
|
215 (5) | EPDM(E) |
|
|
|
|
|
|
M30(M30) | ニトリル(d) |
|
フィルター要素の数フィルター | 要素の長さ | インレットとアウトレットサイズ | インレットとアウトレットサイズ | フィルター材料 | フィルター要素インターフェイスタイプ | シーリングリング | スプレー |
01 | 10 | フランジf/チャックk | 32 | SUS304 | 222(2) | シリカジェル | pt |
|
|
|
|
sus316l(s) | 226(6) | フッ素ラバー(V) |
|
|
|
|
|
|
215 (5) | EPDM |
|
|
|
|
|
|
M30(M30) | ニトリル(d) |
|
