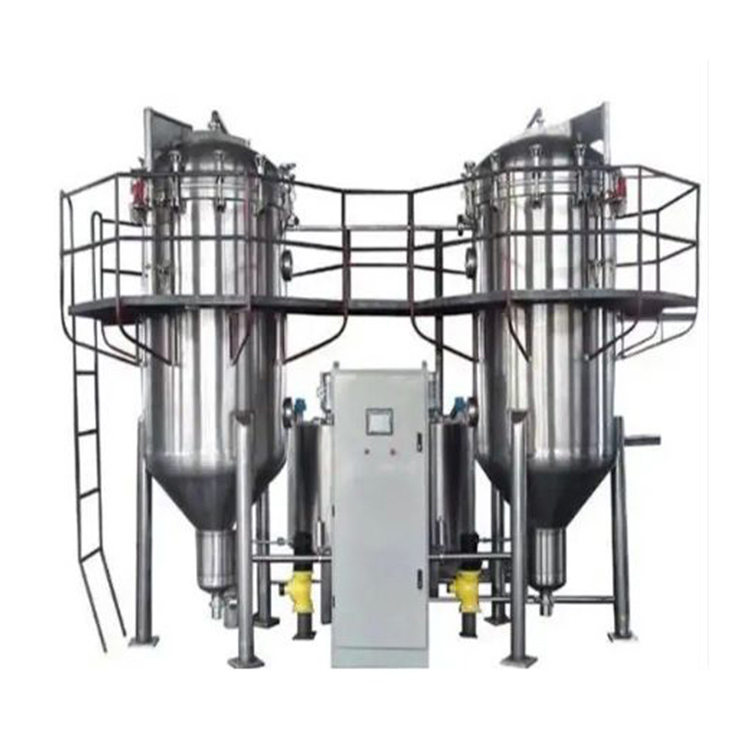

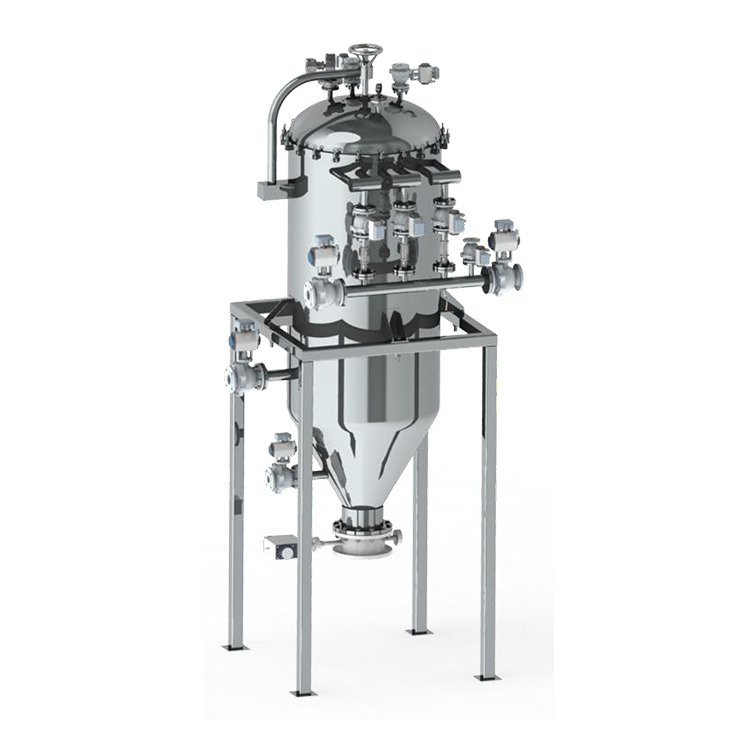

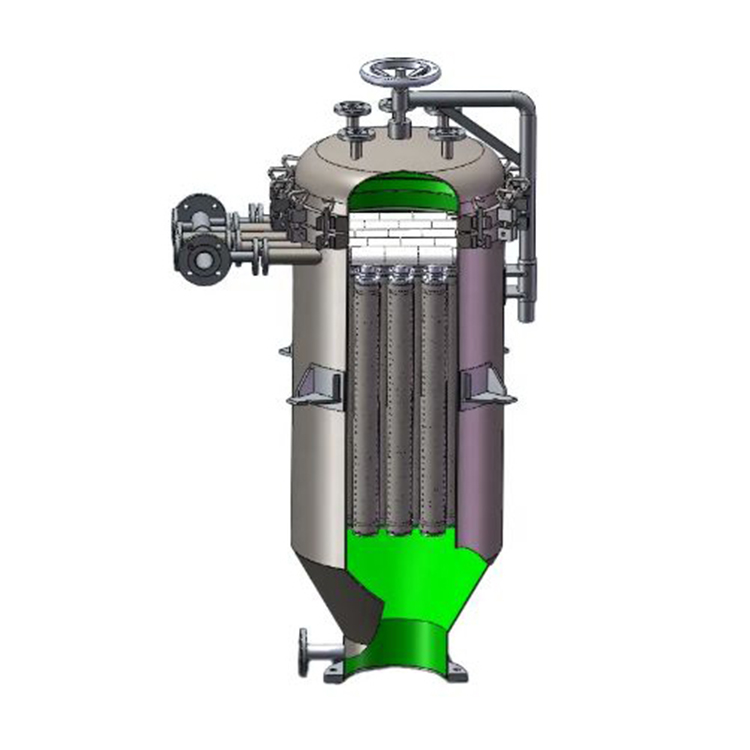

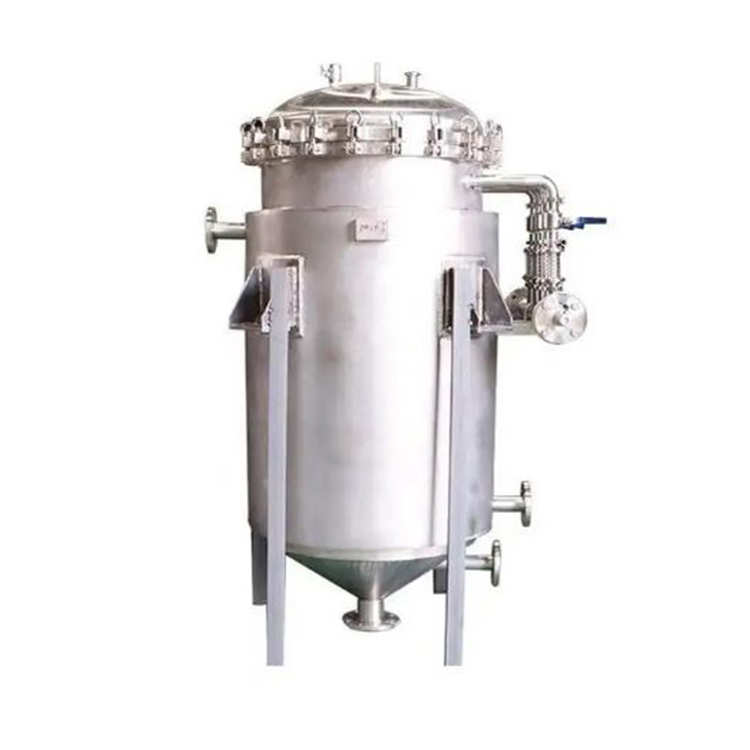

キャンドル フィルターは、キャンドル フィルター エレメントとも呼ばれる管状フィルター エレメントで構成されるフィルターです。これらの管状フィルターエレメントは、さまざまな濾過ニーズを満たすために、さまざまな濾材とメッシュサイズで作ることができます。
| タイプ | 鏡面研磨/塗装/サンドブラスト |
| 研磨 | 内面Ra≦0.6μm、外面Ra≦0.8μm |
| サンドブラスト・塗装 | 内面Ra≦0.6μm、外面サンドブラスト/塗装 |
| フィルターハウジング | SUS304、SUS316L |
| 排気・吐出・圧力計 | SUS304、SUS316L |
| サポート | SUS304 |
| フランジミラー | SUS304 |
| ガスケット | シリコーン、フッ素ゴム、EPDM、PTFE、 |
| キャンドル型フィルターカートリッジフレーム | SUS304、SUS316L |
| フィルター材質の種類 | ポリプロピレン、ポリエステル、制電ポリエステル |
| 設計圧力 | 作業温度 | ガス源圧力 P | 洗浄液圧力P |
| ≦0.6MPa | 100℃以下 | 0.4Mpa≦P≦0.6Mpa | P≦0.4MPa |
| バレル接続 | クイックインストールボルト群 |
| 輸入と輸出 | フランジ |
| 排気バルブ | フランジ |
| 過圧還流ポート | フランジ |
| 圧力計 | フランジ/M14*1.5 |
| フィルターエリア | フィルターエレメント材質 | 入口と出口の接続方法 | フィルター材 | フィルター材質 | フィルターインターフェイスの種類 | シールリング | ジャケット |
| 1㎡ | ポリプロピレン(BL) | フランジF | 32 | SUS304（T） | M20(M20) | シリコン(S) | J |
|
|
ポリエステル(DL) |
|
|
SUS316L(S) | M30(M30) | フッ素系接着剤(V) |
|
|
|
帯電防止ポリエステル（DF） |
|
|
|
|
テトラフルオロ(F) |
|
|
|
ナイロン(NL) |
|
|
|
|
ニトリル(D) |
|
| フィルターエリア | フィルター層の数 | フィルター径 | 入口と出口の接続方法 | 入口と出口のサイズ | フィルター材質 | シールリング | ジャケット |
| 1㎡ | ポリプロピレン(BL) | フランジF | 32 | SUS304（T） | M20(M20) | シリコーンゴム(S) | J |
|
|
ポリエステル(DL) |
|
|
SUS316L(S) | M30(M30) | フッ素ゴム（V） |
|
|
|
制電性ポリエステル(DF) |
|
|
|
|
PTFE(F) |
|
|
|
ナイロン(NL) |
|
|
|
|
ニトリル(D) |
|
